Questão de Engenharia Eletrônica — Automação Industrial — IF-RS 2015

Engenharia EletrônicaAutomação Industrial
Código
qq133602
Banca
IF-RS
Órgão
IF-RS
Ano
2015
Nível
Superior
Cargo
Professor - Controle, Automação e Instrumentação Industrial

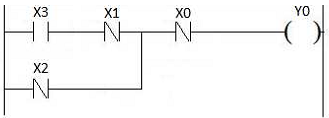

Um trecho de programa em linguagem Ladder é apresentado na figura abaixo.Imagem associada para resolução da questãoAssinale a alternativa que, igualmente um trecho de programa em texto estruturado equivalha a supracitada lógica Ladder.
  1. AY0 := ((NOT(X3) AND X1) OR X2) AND NOT(X0).
  2. BY0 := (X3 AND NOT(X1)) AND X2) OR X0.
  3. CY0 := ((X3 AND NOT(X1)) OR NOT(X2)) AND NOT(X0).
  4. DY0 := ((NOT(X3) AND X1) AND X2) OR X0.
  5. EY0 := ((X3 AND NOT(X1)) AND X2) AND NOT(X0).
Revelar gabarito e comentário

GabaritoC — Y0 := ((X3 AND NOT(X1)) OR NOT(X2)) AND NOT(X0).

Link permanente: /questoes/qq133602
