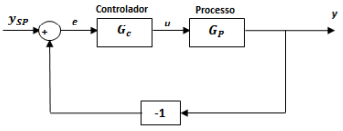

No diagrama de blocos abaixo está representado um sistema de controle com realimentação. Com base nesse diagrama, são feitas as seguintes afirmações:
I. Quando o valor de referência (ysp) é fixo, o controle é dito regulador.II. O controlador (Gc ) recebe o sinal de erro (e) e, através dele, exerce o controle para modificar o valor de referência (ysp).III. O diagrama apresenta um sistema de controle com realimentação negativa, que é bastante útil para fins de controle de dinâmico e onde o erro (e) pode ser calculado através da fórmula: e = y -ysp.IV. No sistema apresentado no diagrama acima, o controlador age no sentido da estabilização.Assinale a alternativa em que todas as afirmativas estão CORRETAS:
I. Quando o valor de referência (ysp) é fixo, o controle é dito regulador.II. O controlador (Gc ) recebe o sinal de erro (e) e, através dele, exerce o controle para modificar o valor de referência (ysp).III. O diagrama apresenta um sistema de controle com realimentação negativa, que é bastante útil para fins de controle de dinâmico e onde o erro (e) pode ser calculado através da fórmula: e = y -ysp.IV. No sistema apresentado no diagrama acima, o controlador age no sentido da estabilização.Assinale a alternativa em que todas as afirmativas estão CORRETAS:- AApenas I, II e III.
- BApenas I, III e IV.
- CApenas II, III e IV.
- DI, II, III e IV.
- EApenas I e IV.
