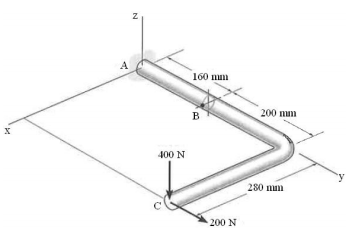

A barra cilíndrica maciça mostrada na ilustração tem diâmetro de 10mm. Com base na figura, resolva a questão.
Frequentemente, as seções transversais dos elementos estruturais estão sujeitas a vários tipos de carregamento simultâneos. Para determinar a distribuição de tensão resultante provocada pelas cargas, quando existe relação linear entre as tensões e as cargas, utiliza-se o método de superposição. Dessa forma, para o carregamento mostrado na figura, determine quais tipos de esforços internos o ponto B está sujeito devido à carga de 400 N.
Frequentemente, as seções transversais dos elementos estruturais estão sujeitas a vários tipos de carregamento simultâneos. Para determinar a distribuição de tensão resultante provocada pelas cargas, quando existe relação linear entre as tensões e as cargas, utiliza-se o método de superposição. Dessa forma, para o carregamento mostrado na figura, determine quais tipos de esforços internos o ponto B está sujeito devido à carga de 400 N.- AForça Normal e Momento Fletor.
- BForça Normal, Momento Fletor e Momento de Torção.
- CForça de Cisalhamento e Momento de Torção.
- DForça de Cisalhamento, Momento Fletor e Momento de Torção.
- EForça Normal, Força de Cisalhamento, Momento Fletor e Momento de Torção.
