Questão de Engenharia Mecânica — Mecânica dos Sólidos — IF-RS 2015

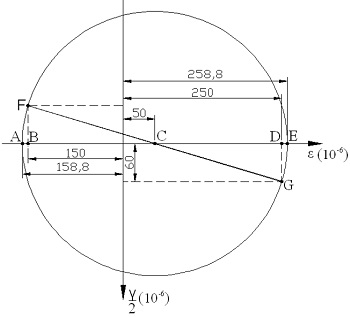

As equações de transformação do estado plano de deformação têm uma solução gráfica que possibilita a visualização da variação das componentes das deformações normal e por cisalhamento conhecida por círculo de Mohr. A ilustração abaixo apresenta o círculo de Mohr para um estado plano de deformação em um ponto. Com base na figura, respondas a questão.As deformações principais (ε₁ e ε₂) são, respectivamente:

1. Aε₁ = 250(10-⁶) ε₂= −60(10-⁶)
2. Bε₁ = 258,8 (10-⁶) ε₂ = −158,8(10-⁶)
3. Cε₁ = 258,8(10-⁶) ε₂ = 158,8(10-⁶)
4. Dε₁ =250(10-⁶) ε₂ =−150(10-⁶)
5. Eε₁ = −150(10-⁶) ε₂ =60(10-⁶)
