Questão de Engenharia Mecânica — Mecânica dos Sólidos — IF-RS 2015

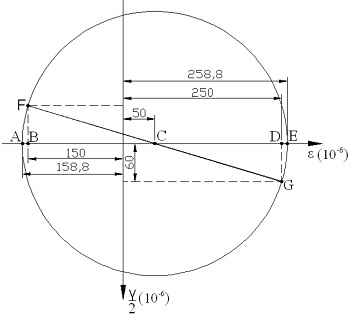

As equações de transformação do estado plano de deformação têm uma solução gráfica que possibilita a visualização da variação das componentes das deformações normal e por cisalhamento conhecida por círculo de Mohr. A ilustração abaixo apresenta o círculo de Mohr para um estado plano de deformação em um ponto. Com base na figura, respondas a questão.As deformações normal (εx e εy) nos pontos G e F são, respectivamente:

1. Aεx = 250(10-6) εy = 150(10-6)
2. Bεx = −60(10-6) εy = 60(10-6)
3. Cεx= 258,8(10-6) εy = −158,8(10-6)
4. Dεx = 250(10-6) εy = −60(10-6)
5. Eεx = 250(10-6) εy = −150(10-6)
