Questão de Engenharia Mecânica — Sistemas Mecânicos — IF-RS 2015

Engenharia MecânicaSistemas Mecânicos
Código
qq133838
Banca
IF-RS
Órgão
IF-RS
Ano
2015
Nível
Superior
Cargo
Professor - Mecânica/Usinagem

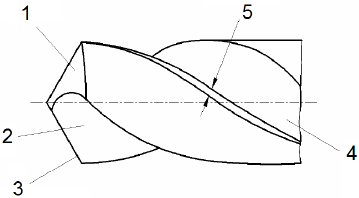

Considerando um processo de furação, identifique os elementos da broca apresentada.Imagem associada para resolução da questão
  1. A1-Flanco; 2-Superfície de saída; 3-Gume principal; 4-Canal; 5-Largura da guia.
  2. B1-Gume transversal; 2-Guia; 3-Haste cônica; 4- Comprimento de corte; 5-Superfície de saída.
  3. C1-Gume secundário; 2-Gume transversal; 3- Comprimento de corte; 4-Canal; 5-Flanco.
  4. D1-Largura da guia; 2-Superfície de saída; 3- Largura da guia; 4-Gume transversal; 5-Gume principal.
  5. E1-Superfície de saída; 2-Flanco; 3-Largura da guia; 4-Canal; 5-Comprimento de corte.
Revelar gabarito e comentário

GabaritoA — 1-Flanco; 2-Superfície de saída; 3-Gume principal; 4-Canal; 5-Largura da guia.
