Questão de Engenharia Mecânica — Sistemas Mecânicos — IF-RS 2015
Engenharia MecânicaSistemas Mecânicos
- Código
- qq133853
- Banca
- IF-RS
- Órgão
- IF-RS
- Ano
- 2015
- Nível
- Superior
- Cargo
- Professor - Mecânica/Usinagem

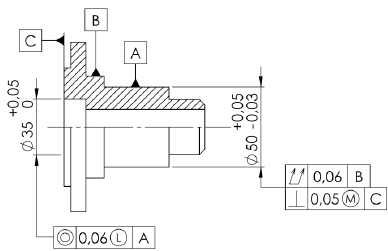

Selecione a alternativa VERDADEIRA no que diz respeito às tolerâncias dimensionais e geométricas padrão ISO indicadas no respectivo desenho técnico do eixo a seguir:
- AA tolerância de paralelismo e de perpendicularismo estão aplicadas na mesma cota, porém possuem elementos de referência distintos: B e C, respectivamente.
- BA tolerância de batimento total radial não deve ser maior que 0,06 mm em qualquer ponto da superfície, durante várias rotações em torno da linha de referência B, e ainda a concentricidade do furo em relação à superfície A é aplicada somente ao máximo tamanho do furo.
- CA tolerância de concentricidade indicada no furo se refere somente ao seu respectivo diâmetro mínimo, enquanto que a perpendicularidade indicada no eixo se refere somente ao seu respectivo diâmetro máximo.
- DO eixo deve permanecer dentro da zona de tolerância de batimento circular axial de 0,06 mm, enquanto que a linha de centro do diâmetro de 50,05 mm não pode se desviar perpendicularmente mais que 0,05 mm em relação ao elemento de referência C.
- EAs tolerâncias geométricas aplicadas ao eixo de diâmetro nominal de 50 mm têm o objetivo principal de manter a sua medida dentre o máximo de 50,05 mm e o mínimo de 49,97 mm, respeitando a sua tolerância dimensional.
