Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — INSTITUTO AOCP 2015

Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
Código
qq137478
Banca
INSTITUTO AOCP
Órgão
EBSERH
Ano
2015
Nível
Superior
Cargo
Engenheiro Eletricista (HC-UFG)

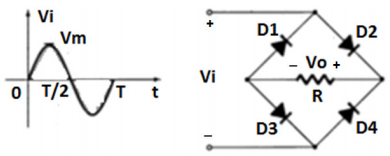

Dado o circuito retificador a seguir, assinale a alternativa correta a respeito da natureza desse circuito e também da tensão a ser considerada na conversão ac-dc (Vdc). Considere que os diodos presentes no circuito são de silício (tensão de joelho de 0,7 V) e que Vm=16V.Imagem associada para resolução da questão
  1. AO circuito é um retificador de meia onda. Vdc = 10,17V.
  2. BO circuito é um retificador de meia onda. Vdc = 5,08V.
  3. CO circuito é um retificador de meia onda. Vdc = 4,64V.
  4. DO circuito é um retificador de onda completa. Vdc = 10,17V.
  5. EO circuito é um retificador de onda completa. Vdc = 9,29V.
Revelar gabarito e comentário

GabaritoE — O circuito é um retificador de onda completa. Vdc = 9,29V.
