Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — INSTITUTO AOCP 2015
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- qq137479
- Banca
- INSTITUTO AOCP
- Órgão
- EBSERH
- Ano
- 2015
- Nível
- Superior
- Cargo
- Engenheiro Eletricista (HC-UFG)

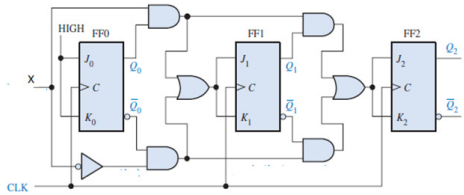

A figura a seguir mostra, com contador formado por flip-flops JK, portas OR e AND. A respeito desse circuito, o clock que alimenta o sistema tem frequência igual a 90Hz. Referente ao assunto, assinale a alternativa correta.
- AÉ um contador decrescente de 3 bits. Quando X está em nível alto, o contador é ativado. Ao colocarmos X em nível baixo, o contador é desativado.
- BÉ um contador de 3 bits. Quando X é posto em nível alto, teremos um contador crescente de módulo igual a 8.
- CÉ um contador de 3 bits. Quando X é posto em nível baixo, teremos um contador decrescente de frequência igual a 10Hz.
- DÉ um contador de 3 bits. Quando X é posto em nível alto, teremos um contador crescente, cuja frequência é igual a 10Hz
- EÉ um contador de 3 bits. Quando X é posto em nível alto, teremos um contador crescente, cujo módulo será igual a 3.
