Questão de Engenharia Eletrônica — Álgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica — INSTITUTO AOCP 2015

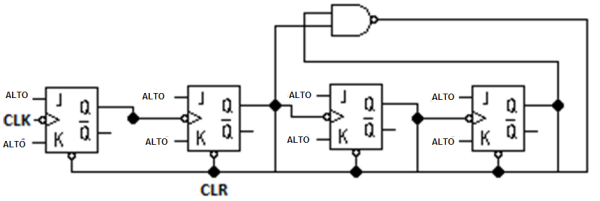

Na figura a seguir, é exposto um contador formado por flip-flops JK e uma porta NAND. A frequência do clock que alimenta o circuito é igual a 160 Hz. Assinale a alternativa correta a respeito desse contador.

1. AContador assíncrono, de módulo igual a 12, e frequência de aproximadamente 13Hz.
2. BContador síncrono, de módulo igual a 16, e frequência de aproximadamente 13Hz
3. CContador síncrono, de módulo igual a 12, e frequência de aproximadamente 10Hz.
4. DContador assíncrono, de módulo igual a 16, e de frequência de aproximadamente 13Hz
5. EContador assíncrono, de módulo igual a 12, e de frequência igual a aproximadamente 10Hz.
