Questão de Engenharia Elétrica — Máquinas Elétricas — Instituto Acesso 2015

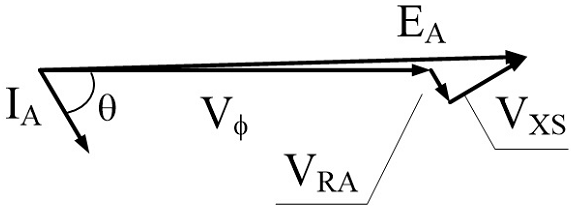

Um gerador síncrono 3 Φ, 60 Hz, ligado em estrela, 6 polos, possui o diagrama fasorial apresentado na figura(o diagrama não está desenhado em escala), onde:- VΦ = 10.000 V- VRA = 5 V- VXS = 100 V- EA = 10.090 V- Corrente de armadura: IA = 50 A Diante do exposto, a impedância interna do gerador, em Ω, é:

1. A0,1 + j2
2. B2 + j0,1
3. C0,1 – j2
4. D2 + j1
5. E1 + j20
