Questão de Engenharia Elétrica — Máquinas Elétricas — Instituto Acesso 2015
Engenharia ElétricaMáquinas Elétricas
- Código
- qq142584
- Banca
- Instituto Acesso
- Órgão
- Colégio Pedro II
- Ano
- 2015
- Nível
- Superior
- Cargo
- Engenheiro Área (Eletricista)

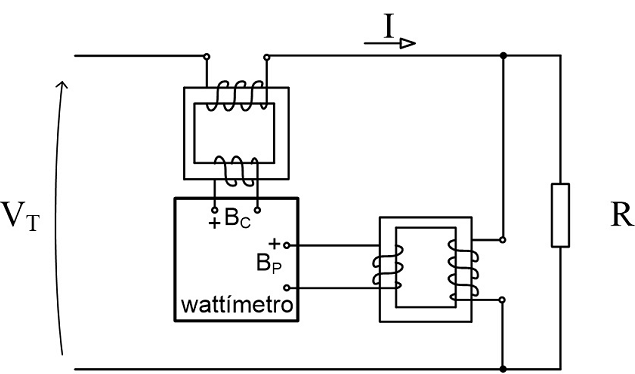

O circuito apresentado na figura é empregado para medir a potência fornecida a uma resistência R. O circuito de medição é formado por um TP, um TC e um wattímetro, todos ideais. As relações do TP e do TC são, respectivamente, 120:1 e 50:1.
Sabendo-se que o valor eficaz da tensão aplicada ao circuito é 13,8 kV e a indicação do wattímetro é 368 W, o valor da eficaz corrente I, em A, é:
Sabendo-se que o valor eficaz da tensão aplicada ao circuito é 13,8 kV e a indicação do wattímetro é 368 W, o valor da eficaz corrente I, em A, é:- A160
- B80
- C320
- D480
- E540
