Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — Instituto Acesso 2015

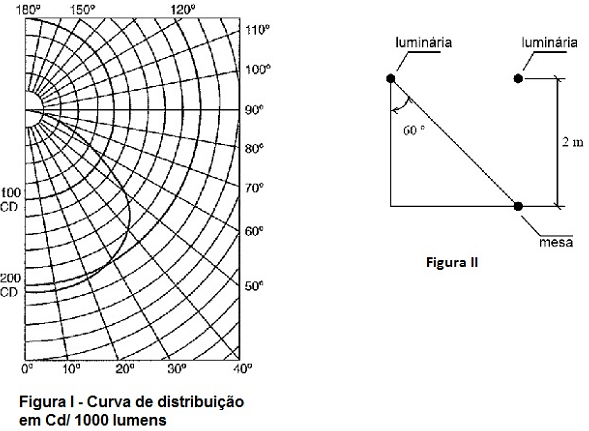

A Figura 1 apresenta a curva de intensidade em função de θ de um tipo de luminária comercial. Duas dessas luminárias desse tipo são usadas para iluminar uma mesa, conforme apresentado na Figura 2. As luminárias são idênticas e as lâmpadas usadas nela possuem fluxo luminoso igual a 2.000 lumens. Diante do exposto, considerando que as luminárias terão o mesmo numero de lâmpadas, o número mínimo de lâmpadas para que o iluminamento na mesa seja maior que 500 lux é:

1. A5
2. B4
3. C3
4. D2
5. E1
