Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — Instituto Acesso 2015

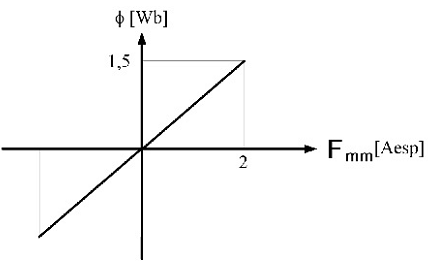

A curva de magnetização de uma material ferromagnético é apresentada na figura. Este material é empregado no núcleo de um transformador que possui 100 espiras no primário e 20 espiras no secundário. Uma tensão e₁(t) = 200cos(t) V é aplicada ao primário desse transformador e seu secundário é deixado em aberto. Neste instante de operação, o módulo da corrente de magnetização do transformador, em mA, para t = π/6, é aproximadamente:

1. A13
2. B3
3. C6
4. D9
5. E26
