Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — Instituto Acesso 2015

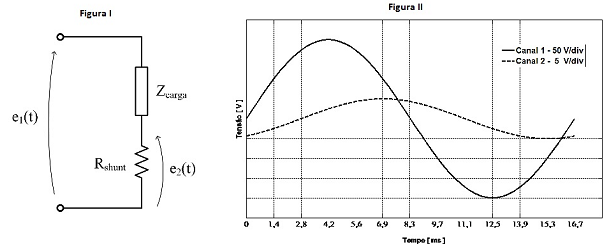

A Figura 1 apresenta o circuito que é empregado para se determinar o valor da impedância Zcarga, empregando-se um osciloscópio de 2 canais. A Figura 2 apresenta as leituras dos canais 1 e 2 do osciloscópio, que indicam, respectivamente, as tensões e₁(t) e e₂(t) do circuito. Sabendo-se que o valor da resistência Rshunt é 1 Ω e que |Zcarga| >> Rshunt, o valor de Zcarga, em Ω, é aproximadamente:

1. A20 + j34
2. B40
3. C20 + j40
4. D34 – j20
5. E20 – j34
