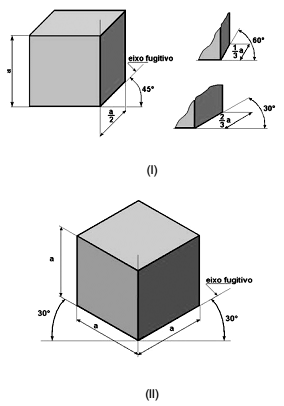

As figuras (I) e (II) abaixo referem-se a dois tipos de perspectivas utilizadas na criação de desenhos, aplicadas a um cubo.
• A perspectiva (I), também conhecida como axonometria oblíqua, é uma projeção que pressupõe o observador no infinito e utiliza os raios paralelos e oblíquos ao plano de quadro. Neste tipo de perspectiva, a face da frente conserva sua forma e grandeza. Considerando um eixo tridimensional Y(vertical), X (horizontal) e Z (oblíquo), a face de fuga é o eixo Z, no qual a face do desenho aparecerá reduzida.• Na perspectiva (II) a projeção ortogonal é feita sobre um plano perpendicular à diagonal de um cubo, cujas arestas são paralelas aos três eixos principais (X, Y, Z). Para construí-la, adota-se uma única escala para os três eixos. É o tipo de perspectiva em que se tem a ideia menos deformada do objeto, pois as proporções de comprimento, largura e altura são mantidas.Os tipos de perspectiva (I) e (II) são denominados, respectivamente:
• A perspectiva (I), também conhecida como axonometria oblíqua, é uma projeção que pressupõe o observador no infinito e utiliza os raios paralelos e oblíquos ao plano de quadro. Neste tipo de perspectiva, a face da frente conserva sua forma e grandeza. Considerando um eixo tridimensional Y(vertical), X (horizontal) e Z (oblíquo), a face de fuga é o eixo Z, no qual a face do desenho aparecerá reduzida.• Na perspectiva (II) a projeção ortogonal é feita sobre um plano perpendicular à diagonal de um cubo, cujas arestas são paralelas aos três eixos principais (X, Y, Z). Para construí-la, adota-se uma única escala para os três eixos. É o tipo de perspectiva em que se tem a ideia menos deformada do objeto, pois as proporções de comprimento, largura e altura são mantidas.Os tipos de perspectiva (I) e (II) são denominados, respectivamente:- Acônica e dimétrica
- Bcônica e isométrica
- Ccavaleira e dimétrica
- Dcavaleira e isométrica
