Questão de Mecânica — Desenho Técnico Mecânico — UFES 2015

MecânicaDesenho Técnico Mecânico
Código
qq151364
Banca
UFES
Órgão
UFES
Ano
2015
Nível
Médio
Cargo
Técnico em Eletromecânica

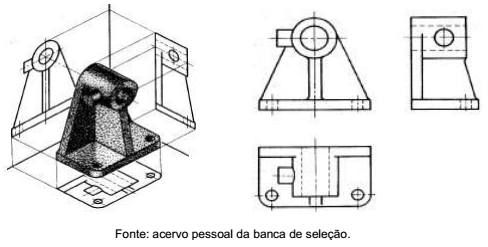

Considere os métodos de projeção ortogonal e o desenho abaixo.Imagem associada para resolução da questãoConsiderando os métodos e imagens mencionados, é CORRETO afirmar:
  1. AO desenho segue o Método Europeu, que utiliza projeções ortogonais pelo 1º diedro.
  2. BO desenho segue o Método Norte-Americano, que utiliza projeções ortogonais pelo 3º diedro.
  3. CA ABNT adota o Método Norte-Americano de projeções ortogonais.
  4. DO desenho segue o Método Europeu, que utiliza projeções ortogonais pelo 3º diedro.
  5. EO desenho segue o Método Norte-Americano, que utiliza projeções ortogonais pelo 1º diedro.
Revelar gabarito e comentário

GabaritoA — O desenho segue o Método Europeu, que utiliza projeções ortogonais pelo 1º diedro.
