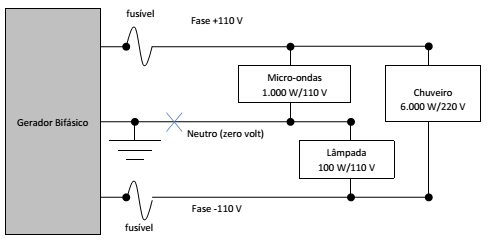

A figura mostra o esquema simplificado de um circuito elétrico em uma instalação residencial. Um gerador bifásico produz uma diferença de potencial (ddp) de 220 V entre as fases e uma ddp de 110 V entre o neutro e cada uma das fases. No circuito estão ligados três aparelhos elétricos, com as respectivas potências e tensões.
Nesse tipo de circuito, o rompimento do fio neutro provoca alteração de tensão fornecida a alguns aparelhos, podendo levar à queima deles. Nesse caso, se o fio neutro romper-se, no ponto indicado na figura por um X, é correto afirmar que apenas
Nesse tipo de circuito, o rompimento do fio neutro provoca alteração de tensão fornecida a alguns aparelhos, podendo levar à queima deles. Nesse caso, se o fio neutro romper-se, no ponto indicado na figura por um X, é correto afirmar que apenas- Ao chuveiro receberá potência superior à nominal.
- Bo micro-ondas receberá potência superior à nominal.
- Ca lâmpada receberá potência superior à nominal.
- Do micro-ondas e a lâmpada receberão potência superior à nominal.
