Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — AOCP 2016

EletrotécnicaInstalações Elétricas em Eletrotécnica
Código
qq155982
Banca
AOCP
Órgão
Prefeitura de Juiz de Fora - MG
Ano
2016
Nível
Médio
Cargo
Técnico de Eletrotécnica

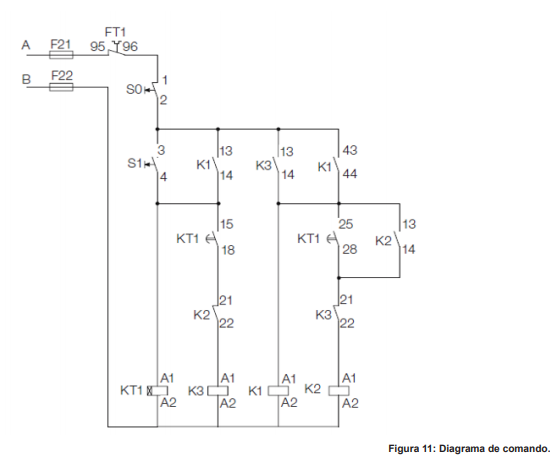

Sobre a Figura 11, que mostra o comando de motor trifásico, assinale a alternativa correta.Imagem associada para resolução da questão
  1. AO relé KT1 representa proteção contra a falta de fase e atua no instante em que uma das fases apresenta falha, desligando o motor e temporizando o novo acionamento em 60 s.
  2. BFT1 exerce proteção apenas contra curto-circuito e atua no diagrama de comando, impedindo qualquer acionamento nesta circunstância.
  3. CAo ser acionado, o contator K3 realiza o fechamento do motor em estrela (Y).
  4. DO contator K2, se acionado, realiza o fechamento do motor em triângulo (Δ), podendo ocorrer ao mesmo tempo que em estrela (Y)
  5. EO diagrama de comando aciona um motor no acionamento do tipo chave compensadora temporizado por KT1.
Revelar gabarito e comentário

GabaritoC — Ao ser acionado, o contator K3 realiza o fechamento do motor em estrela (Y).
