Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — AOCP 2016

EletrotécnicaInstalações Elétricas em Eletrotécnica
Código
qq155995
Banca
AOCP
Órgão
Prefeitura de Juiz de Fora - MG
Ano
2016
Nível
Médio
Cargo
Técnico de Eletrotécnica

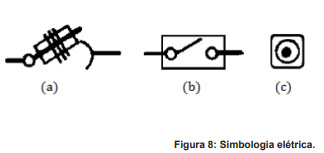

De acordo com as definições de simbologia elétrica em vigor no Brasil e da análise da Figura 8, assinale a alternativa correta.Imagem associada para resolução da questão
  1. AA Figura 8 mostra três símbolos utilizados em instalações elétricas (a), (b) e (c), que representam, respectivamente: (a) Chave seccionadora com fusíveis abertura em carga; (b) Disjuntor a óleo e (c) Botão de campainha no piso (ou comando à distância).
  2. BOs símbolos mostrados na Figura 8 representam, respectivamente: (a) disjuntor motor; (b) relé de sobrecarga e (c) câmera de segurança.
  3. COs símbolos mostrados na Figura 8 representam, respectivamente: (a) chave seccionadora seca; (b) interruptor paralelo e (c) acesso remoto.
  4. DOs símbolos mostrados na Figura 8 representam, respectivamente: (a) disjuntor tripolar; (b) contato seco e (c) câmera de segurança.
  5. EA Figura 8 mostra três símbolos utilizados em instalações elétricas (a), (b) e (c), que representam, respectivamente: (a) Disjuntor trifásico; (b) Disjuntor a óleo e (c) Botão de campainha na parede.
Revelar gabarito e comentário

GabaritoA — A Figura 8 mostra três símbolos utilizados em instalações elétricas (a), (b) e (c), que representam, respectivamente: (a) Chave seccionadora com fusíveis abertura em carga; (b) Disjuntor a óleo e (c) Botão de campainha no piso (ou comando à distância).
