Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — AOCP 2016
EletrotécnicaInstalações Elétricas em Eletrotécnica
- Código
- qq155997
- Banca
- AOCP
- Órgão
- Prefeitura de Juiz de Fora - MG
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico de Eletrotécnica

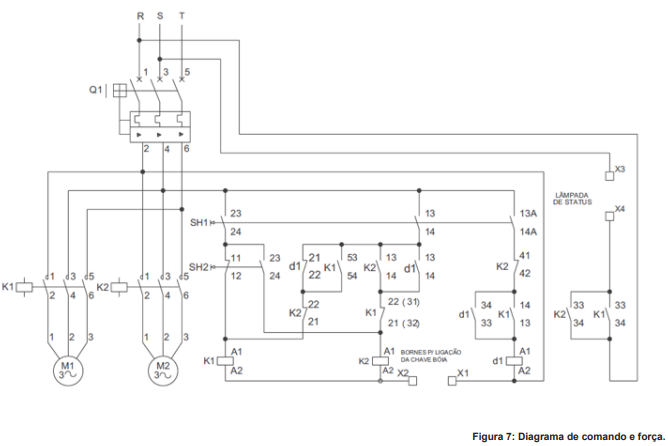

Analise o diagrama elétrico de força e de comando da Figura 7 e assinale a alternativa correta.
- AA Figura 7 apresenta os diagramas de comando e de força do tipo partida estrela-triângulo dupla, com comutação automática de dois motores.
- BA Figura 7 apresenta os diagramas de comando e de força do tipo partida direta trifásica com comutação automática de dois motores.
- CO diagrama de comando da Figura 7 permite o acionamento de dois motores desde que a chave boia esteja fechada e que não haja falta de fase no acionamento do tipo chave compensadora.
- DA Figura 7 mostra uma chave de comando para acionamento de motores em cascata e com realimentação em corrente.
- EA Figura 7 apresenta diagrama de comando e força para acionamento de motores com inversão de sentido de giro e proteção térmica, de tal forma que quando um dos motores gira no sentido horário o outro gira no sentido anti-horário obrigatoriamente.
