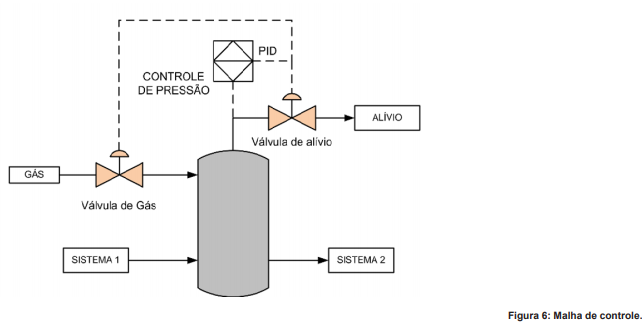

O diagrama da Figura 6 representa a malha de controle e instrumentação de um dado processo industrial, em que o técnico em Eletrotécnica deve interpretar e reconhecer suas características. De acordo com a Figura 6, assinale a alternativa correta:
- AA Figura 6 mostra um controle de pressão em cascata, em que a faixa de variação do sinal de saída manipula a entrada de gás em função do nível do tanque com ação de controle PID.
- BA Figura 6 mostra um controle de pressão em um sistema instável, portanto o uso da ação de controle PID.
- CNa malha de controle da Figura 6, quando a válvula de gás atingir 100% de sua abertura, a válvula de alívio estará em 30% de abertura em ação direta, de acordo com a topologia de controle utilizada.
- DA Figura 6 mostra um controle de pressão em split-range, em que divide-se a faixa de variação do sinal de saída em duas válvulas, sendo de 0% a 50% em uma válvula e de 50% a 100% na outra válvula.
- EA Figura 6 mostra um processo de controle de pressão que utiliza realimentação de temperatura em função do nível.
