Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — AOCP 2016

EletrotécnicaInstalações Elétricas em Eletrotécnica
Código
qq156004
Banca
AOCP
Órgão
Prefeitura de Juiz de Fora - MG
Ano
2016
Nível
Médio
Cargo
Técnico de Eletrotécnica

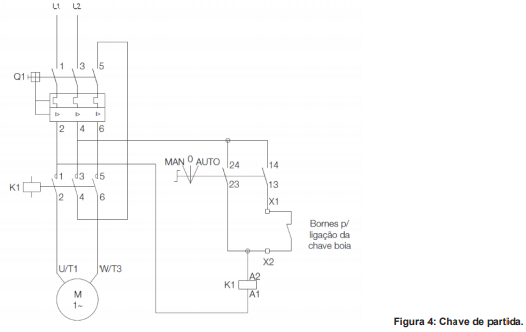

Um técnico em eletrotécnica se deparou com o diagrama mostrado pela Figura 4 e deve interpretá-lo para prestar manutenção em seus circuitos. De acordo com o diagrama da Figura 4, assinale a alternativa correta.Imagem associada para resolução da questão
  1. AA partida apresentada na Figura 4 é do tipo partida direta aplicada a um motor trifásico.
  2. BO diagrama da Figura 4 mostra o acionamento de uma bomba trifásica que depende do sinal de um CLP para bombear água.
  3. CA partida apresentada na Figura 4 é do tipo partida direta com disjuntor motor aplicada a um motor monofásico.
  4. DO comando do motor da Figura 4 é do tipo estrela-triângulo.
  5. EO motor da Figura 4 é de corrente contínua.
Revelar gabarito e comentário

GabaritoC — A partida apresentada na Figura 4 é do tipo partida direta com disjuntor motor aplicada a um motor monofásico.
