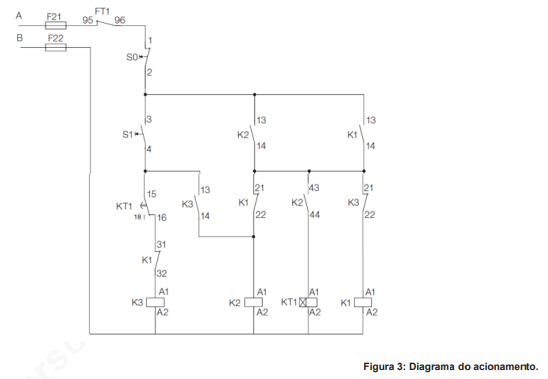

Um técnico eletrotécnico deve ser capaz de analisar e manter circuitos de comando de máquinas elétricas. De acordo com o diagrama da Figura 3, assinale a alternativa correta em relação ao tema circuitos de comando.
- AA Figura 3 mostra o diagrama de comando de um acionamento do tipo chave compensadora.
- BO diagrama se refere a uma partida direta com temporização e reversão.
- CA Figura 3 mostra o diagrama de comando de um acionamento do tipo Estrela-Triângulo com inversão de sentido de giro.
- DA Figura 3 mostra o diagrama de força de um acionamento do tipo Estrela-Triângulo com inversão de sentido de giro.
- EA Figura 3 mostra o diagrama de comando de um acionamento do tipo Estrela-Triângulo com relé de sobrecarga intermitente.
