Questão de Eletrotécnica — Equipamentos e Componentes — AOCP 2016
EletrotécnicaEquipamentos e Componentes
- Código
- qq156010
- Banca
- AOCP
- Órgão
- Prefeitura de Juiz de Fora - MG
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico de Eletrotécnica

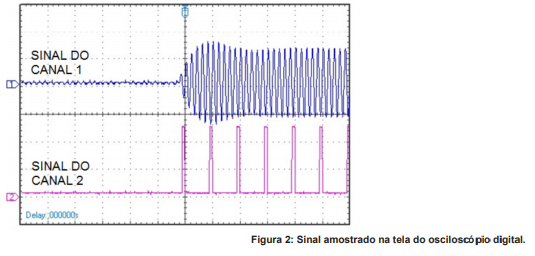

Um técnico em eletrotécnica, ao analisar o sinal da Figura 2, proveniente da captura da tela de um osciloscópio com dois canais, deve inferir acerca de suas características para manutenção de um circuito. Dadas as informações para os sinais da Figura 2: segundos/divisão = 5000 ms, volts/divisão: canal 1: 200 mV/div, canal 2: 2,0V/div e frequência de amostragem = 2,0 MSa/s e de acordo com as definições de osciloscópios para a Figura 2, assinale a alternativa correta.
- AO canal 1 mostra um sinal com estabilidade em 18.10-³ ms²
- BA forma de onda do sinal mostrado pelo canal 2 é trapezoidal-simétrica quadrática.
- CA frequência do sinal do canal 1 é de 8 MHz.
- DOs sinais mostrados pelos canais 1 e 2 atendem ao teorema de Nyquist sendo ambos alternados.
- EO sinal do canal 2 apresenta offset e sua tensão de pico é de aproximadamente 5V.
