Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — AOCP 2016
EletrotécnicaCircuitos Elétricos em Eletrotécnica
- Código
- qq156012
- Banca
- AOCP
- Órgão
- Prefeitura de Juiz de Fora - MG
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico de Eletrotécnica

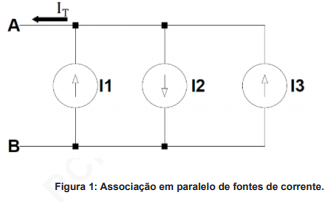

As Leis de Kirchhoff permitem a análise de circuitos e são largamente utilizadas para solucionar problemas dessa natureza. Dado o circuito da Figura 1 , assinale a alternativa correta, de acordo com as Leis de Kirchhoff para associação em paralelo de fontes de corrente:
- AA fonte de corrente equivalente da Figura 1, de acordo com a Lei de Kirchhoff (LKC), é: I = I1+I2-I3.
- BA corrente total (IT) é igual à soma das correntes em módulo, pois estão em paralelo.
- CDe acordo com a Lei de Kirchhoff (LKC), não é permitida a associação em paralelo de fontes de corrente, pois isso poderia causar um curto circuito e a corrente tenderia ao infinito.
- DA fonte de corrente equivalente da Figura 1 é equivalente à uma fonte de tensão em curto-circuito com a tensão tendendo ao infinito.
- EA fonte de corrente equivalente da Figura 1, de acordo com a Lei de Kirchhoff (LKC), é: IT = I1-I2+I3.
