Questão de Engenharia Mecânica — Mecânica dos Sólidos — BIO-RIO 2016

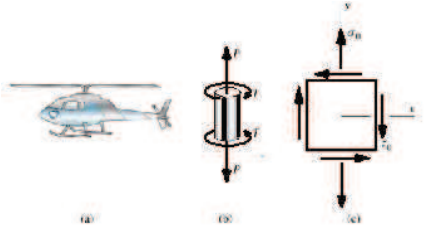

Um eixo do rotor de um helicóptero gira as pás do rotor que fornecem a força de sustentação para sustentar o helicóptero no ar, Figura a. Como consequência, o eixo é submetido a uma combinação de torção e carregamento axial, Figura b. Para um eixo de 50 mm de diâmetro transmitindo um torque T=2,4 kN.m e uma força de tração P=125 kN, determine a tensão de tração máxima, tensão de compressão máxima e a tensão de cisalhamento máxima do eixo.

1. Aσ 1 = 135 MPa / σ 2 = −71 MPa / max = 103 MPa
2. Bσ 1 = 159 MPa / σ 2 = 89,1 MPa / max = 103 MPa
3. Cσ 1 = 135 MPa / σ 2 = −71 MPa / max = 53,5 MPa
4. Dσ 1 = 96,5 MPa / σ 2 = 71 MPa / max = 100 MPa
