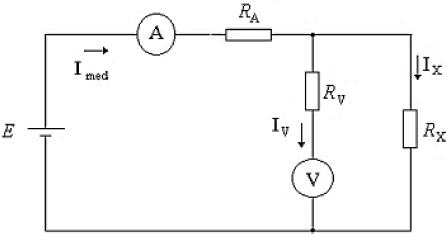

A figura representa um método de medição para definição de resistências elétricas conhecido como voltímetro amperímetro a jusante.
O valor real de RX é de 2 Ω. A corrente aplicada no ensaio é de 150 mA, o voltímetro utilizado na medição possui resistência interna de 5 Ω e indica até 300 mV. O valor obtido de RX e o erro relativo percentual da medição são, respectivamente:
O valor real de RX é de 2 Ω. A corrente aplicada no ensaio é de 150 mA, o voltímetro utilizado na medição possui resistência interna de 5 Ω e indica até 300 mV. O valor obtido de RX e o erro relativo percentual da medição são, respectivamente:- A0,35 Ω e 82,5%.
- B0,47 Ω e 76,5%.
- C0,57 Ω e 57,14%.
- D1,42 Ω e 28,57%.
- E1,90 Ω e 5,00%.
