Questão de Engenharia Civil — Geotecnia — COPESE - UFPI 2016

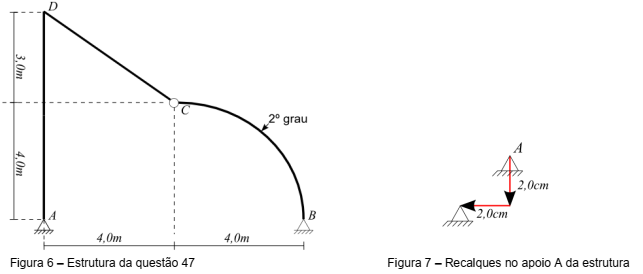

Para a estrutura apresentada na figura 6, ocorrendo os recalques de apoio em “A” indicados na figura 7, marque a opção em que constem os deslocamentos vertical e horizontal de “D”, bem como os sentidos:

1. A0,01m (↑); 0,02m (←)
2. B0,02m (↓); 0,01m (→)
3. C0,01m (↑); 0,01m (→)
4. D0,02m (↓); 0,02m (←)
5. E0,01m (↓); 0,03m (←)
