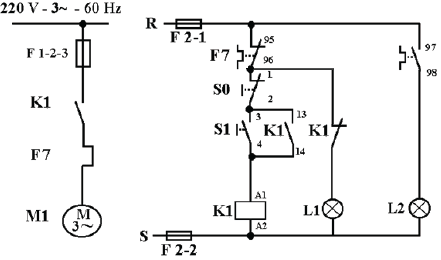

Analise os diagramas de carga e funcional de comando, representados a seguir.
É correto afirmar que a
É correto afirmar que a- Alâmpada L1 sinaliza motor ligado e a lâmpada L2 sinaliza motor desligado por curto-circuito.
- Blâmpada L1 sinaliza motor desligado e a lâmpada L2 sinaliza motor desligado por curto-circuito.
- Clâmpada L1 sinaliza motor desligado por sobrecarga e a lâmpada L2 sinaliza motor ligado com sobrecarga.
- Dlâmpada L1 sinaliza motor ligado com sobrecarga e a lâmpada L2 sinaliza motor desligado por sobrecarga.
- Elâmpada L1 sinaliza motor desligado sem sobrecarga e a lâmpada L2 sinaliza motor desligado por sobrecarga.
