Questão de Física — Eletricidade — FCM 2016

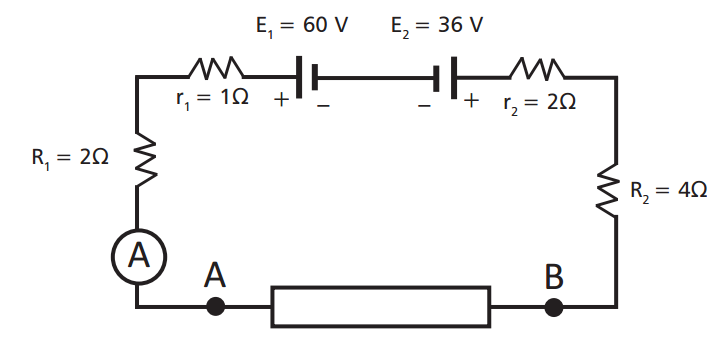

Entre os pontos A e B do circuito, representado abaixo, podem ser inseridos um gerador de f.c.e.m. de resistência interna r = 1Ω ou um resistor R. Em ambos os casos, o amperímetro de resistência interna desprezível indica uma corrente de 1,2 A.Os valores da f.c.em. do gerador e do resistor R valem, respectivamente,

1. A11 V e 11 Ω.
2. B11 V e 12 Ω.
3. C12 V e 11 Ω.
4. D12 V e 12 Ω.
5. E21 V e 11 Ω.
