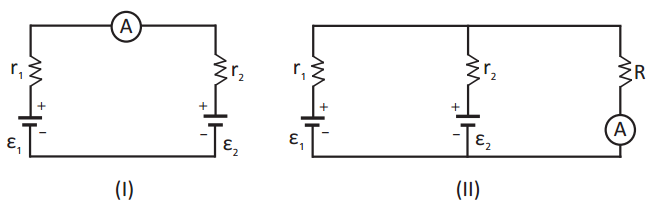

Duas pilhas apresentam as seguintes características: ε₁ = 1,52 V; r₁ = 2 Ω ; ε₂ = 1,44 V; r₂ = 2 Ω. As pilhas são ligadas de duas maneiras diferentes, segundo os circuitos 1 e 2, representados abaixo.
No circuito 1, A é um amperímetro de resistência interna desprezível. No circuito 2, um resistor R = 380Ω é ligado em série ao mesmo amperímetro e este registra uma corrente elétrica de intensidade i = 4mA. Assim, no circuito
No circuito 1, A é um amperímetro de resistência interna desprezível. No circuito 2, um resistor R = 380Ω é ligado em série ao mesmo amperímetro e este registra uma corrente elétrica de intensidade i = 4mA. Assim, no circuito- A1, ε₂ funciona como um gerador de f.e.m. e ε₁ funciona como um gerador de f.c.e.m.
- B1, a intensidade da corrente elétrica que atravessa ε₁ e ε₂ é igual a 2mA no sentido anti-horário.
- C2, a intensidade da corrente elétrica que atravessa ε₁ e ε₂ valem, respectivamente, zero e 0,4 mA.
- D1, o amperímetro registra uma corrente elétrica de intensidade i = 20mA e seu sentido é o horário.
- E2, ε₁ e ε₂ funcionam como geradores de f.c.e.m. e o resistor R está submetido a uma d.d.p. igual a 1,44 V.
