Questão de Física — Dinâmica — FCM 2016

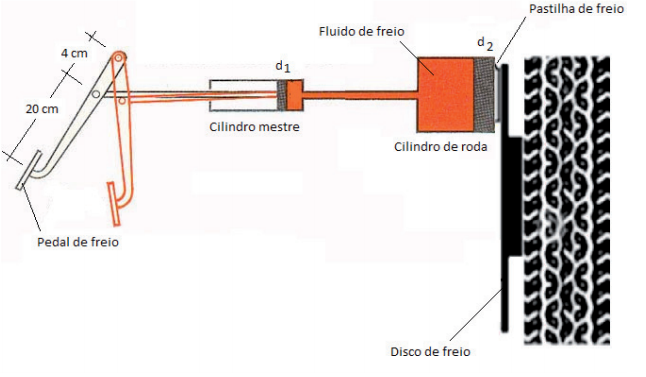

Na figura abaixo está representado, de forma simplificada, o sistema de freios a disco de um automóvel. Ao se pressionar o pedal do freio, este empurra o êmbolo do cilindro mestre que, por sua vez, por meio do fluido do circuito hidráulico, empurra o êmbolo do cilindro de roda. Esse segundo êmbolo pressiona a pastilha de freio contra o disco de freio preso à roda.Considerando o diâmetro d₂ do cilindro de roda duas vezes maior que o diâmetro d₁ do cilindro mestre, a relação entre a força (F₁ ), aplicada ao pedal de freio pelo pé do motorista, e a força (F₂ ), aplicada à pastilha de freio, é

1. AF₁ = F₂/4.
2. BF₁ = F₂/6.
3. CF₁ = F₂/12.
4. DF₁ = F₂/20.
5. EF₁ = F₂/24.
