Questão de Engenharia Civil — Instalações em Engenharia Civil — FCM 2016
Engenharia CivilInstalações em Engenharia Civil
- Código
- qq176492
- Banca
- FCM
- Órgão
- IFF
- Ano
- 2016
- Nível
- Médio
- Cargo
- RS - Técnico Laboratório - Edificações

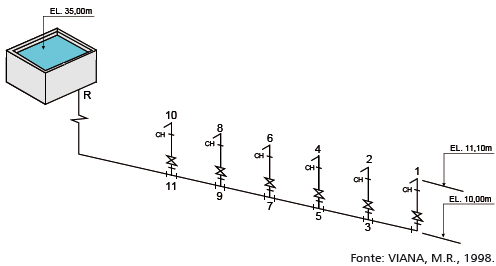

O diagrama abaixo representa uma instalação hidráulica, destinada a suprir uma bateria de chuveiros de um quartel.
Considerando que todos os chuveiros sejam utilizados simultaneamente em determinadas horas do dia e que a vazão de um chuveiro é de 0,20 l/s, as vazões dos trechos 4-5 e 7-9 em litros por segundo, são, respectivamente,
Considerando que todos os chuveiros sejam utilizados simultaneamente em determinadas horas do dia e que a vazão de um chuveiro é de 0,20 l/s, as vazões dos trechos 4-5 e 7-9 em litros por segundo, são, respectivamente,- A0,10 e 0,20.
- B0,20 e 0,20.
- C0,20 e 0,80.
- D0,40 e 1,00.
- E0,40 e 1,20.
