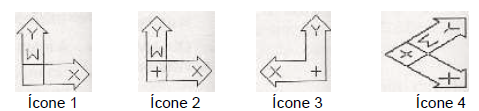

O Auto CAD possui dois sistemas de coordenadas para a localização de pontos na área de desenho da tela: são chamados WCS e UCS, representados por ícones no canto inferior da tela, cuja reprodução de algum deles se encontra abaixo.
Com referência a esses ícones, é INCORRETO afirmar:
Com referência a esses ícones, é INCORRETO afirmar:- AÍcone 1 – UCS igual ao WCS, sendo que, para mostrar isso, o W aparece no eixo Y.
- BÍcone 2 – O sinal de soma ( + ) na base do ícone indica que este símbolo está posicionado na origem da UCS corrente.
- CÍcone 3 – Significa que o eixo Z da UCS corrente está “saindo” no plano da tela, ou seja, perpendicular ao plano da tela.
- Dcone 4 – O ícone é mostrado com a mesma inclinação do plano XY da UCS ativa, tomando-se como base o plano de visualização corrente.
