Questão de Desenho Industrial — Técnicas em Desenho Mecânico — FUMARC 2016

Desenho IndustrialTécnicas em Desenho Mecânico
Código
qq178929
Banca
FUMARC
Órgão
CBTU
Ano
2016
Nível
Médio
Cargo
Técnico Industrial - TIN - Desenhista Projetista

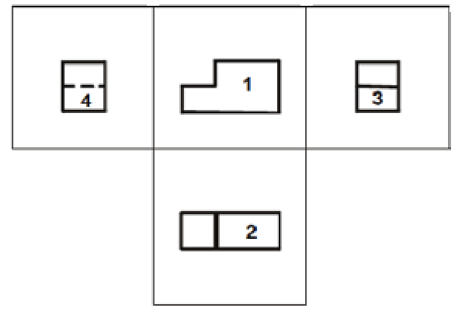

A Norma Brasileira da ABNT NBR-10067 define as representações aplicadas em desenho técnico. Sendo o objeto abaixo representado de acordo com a referida norma no primeiro diedro de projeção, é CORRETO afirmar:Imagem associada para resolução da questão
  1. AA figura 1 é denominada vista frontal ou principal, sendo que, geralmente, esta vista representa a peça na sua posição de utilização.
  2. BA figura 2 é denominada vista inferior.
  3. CA figura 4 é denominada vista lateral esquerda.
  4. DCaso fosse feita uma vista da parte de cima da figura, ela deveria ser desenhada como na figura 1.
Revelar gabarito e comentário

GabaritoA — A figura 1 é denominada vista frontal ou principal, sendo que, geralmente, esta vista representa a peça na sua posição de utilização.
