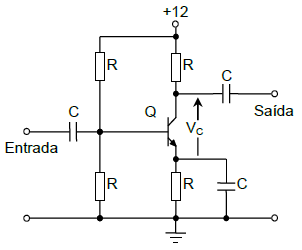

No circuito amplificador abaixo, os resistores foram calculados de forma que a tensão quiescente VCE seja 6 V. Esse amplificador foi projetado para trabalhar com sinais de corrente alternada (CA) em uma frequência na qual o efeito dos capacitores pode ser desconsiderado. Com relação a esse circuito, todas as afirmativas estão corretas, EXCETO:
- AO amplificador está na configuração emissor comum e opera em classe A.
- BSe o capacitor C₃for retirado do circuito, o módulo do ganho de tensão do amplificador diminui e o ponto de operação permanece inalterado.
- CSe o valor do resistor R₁ for aumentado, a corrente quiescente de base diminui e o ponto de operação do transistor desloca-se em direção à região de corte.
- DSe o valor do resistor R₃ for diminuído, o módulo do ganho de tensão do amplificador aumenta e a impedância de saída diminui.
