Questão de Eletrônica — Eletrônica Digital — FUMARC 2016
EletrônicaEletrônica Digital
- Código
- qq178961
- Banca
- FUMARC
- Órgão
- CBTU
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico Industrial - TIN - Eletrônica

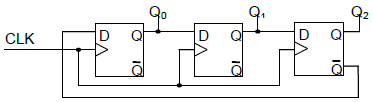

No circuito abaixo, todos os flip-flops estão, inicialmente, com suas saídas em nível lógico baixo, e a entrada CLK está ligada a um sinal digital periódico. Com relação a este circuito, todas as alternativas estão corretas, EXCETO:
- AUma transição de descida do sinal da entrada CLK não modifica o estado das saídas Q₀, Q₁ e Q₂.
- BOs sinais das três saídas têm o mesmo período.
- CA saída Q1 muda o seu estado de baixo para alto imediatamente após a segunda transição de subida do sinal de entrada CLK, contando a partir do instante inicial.
- DA frequência do sinal da saída Q₂ é igual à frequência do sinal da entrada CLK dividida por oito.
