Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FUNDEP (Gestão de Concursos) 2016

Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
Código
qq183752
Banca
FUNDEP (Gestão de Concursos)
Órgão
IFN-MG
Ano
2016
Nível
Médio
Cargo
Técnico em Eletrotécnica

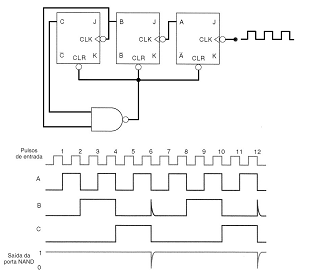

Analise o circuito a seguir, considerando que todas as entradas J e K estão em nível 1.Imagem associada para resolução da questãoCom relação ao funcionamento desse circuito, é correto afirmar:
  1. AA cada pulso de CLOCK, os flip-flop JK alternam, simultaneamente, sua saída na borda de subida do pulso de CLOCK.
  2. BA saída B apresenta um glitch provocado pela ocorrência do estado “110”, produzindo um flash no LED ou display nela conectada.
  3. CO contador vai ao estado temporário “000” permanecendo nessa condição durante dois ciclos completos do CLOCK.
  4. DUm contador de módulo 6 é obtido pelo acionamento do CLEAR de um contador de módulo 8, quando a contagem atinge o número seis.
Revelar gabarito e comentário

GabaritoD — Um contador de módulo 6 é obtido pelo acionamento do CLEAR de um contador de módulo 8, quando a contagem atinge o número seis.
