Questão de Eletricidade — Eletrônica — FUNDEP (Gestão de Concursos) 2016

EletricidadeEletrônica
Código
qq183755
Banca
FUNDEP (Gestão de Concursos)
Órgão
IFN-MG
Ano
2016
Nível
Médio
Cargo
Técnico em Eletrotécnica

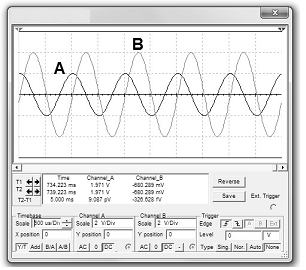

Observe a tela de um osciloscópio a seguir.Imagem associada para resolução da questãoCom relação aos sinais apresentados nesse osciloscópio, é correto afirmar:
  1. AO sinal A apresenta uma defasagem de π/2 rad em relação ao sinal B e a metade da amplitude do sinal B.
  2. BO sinal A apresenta uma frequência igual ao dobro da frequência do sinal B e o mesmo período.
  3. CO sinal B apresenta a metade da amplitude do sinal A e a mesma frequência de A.
  4. DOs sinais A e B apresentam o mesmo período e amplitudes iguais.
Revelar gabarito e comentário

GabaritoA — O sinal A apresenta uma defasagem de π/2 rad em relação ao sinal B e a metade da amplitude do sinal B.
