Questão de Eletricidade — Eletrônica — FUNDEP (Gestão de Concursos) 2016

EletricidadeEletrônica
Código
qq183762
Banca
FUNDEP (Gestão de Concursos)
Órgão
IFN-MG
Ano
2016
Nível
Médio
Cargo
Técnico em Eletrotécnica

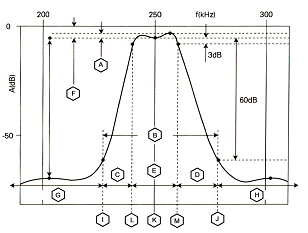

Analise a seguir a curva de resposta em frequência de um filtro na qual foram relacionadas com as letras de A a M algumas de suas características.Imagem associada para resolução da questãoCom relação a esse filtro, é correto afirmar:
  1. AA faixa de frequência selecionada por esse filtro está marcada pela letra B, correspondendo a uma atenuação de 50 dB.
  2. BA frequência de ressonância desse filtro está marcada pela letra K, correspondendo a 250 kHz.
  3. CA perda por inserção, marcada pela letra A, corresponde à distorção introduzida pelo filtro no espectro de um sinal que esteja dentro de sua faixa passante.
  4. DAs frequências de meia potência ou frequências de corte estão marcadas com as letras I e J, correspondendo a uma atenuação de 60 dB.
Revelar gabarito e comentário

GabaritoC — A perda por inserção, marcada pela letra A, corresponde à distorção introduzida pelo filtro no espectro de um sinal que esteja dentro de sua faixa passante.

Link permanente: /questoes/qq183762
