Questão de Eletricidade — Circuitos Elétricos em Eletricidade — FUNDEP (Gestão de Concursos) 2016

EletricidadeCircuitos Elétricos em Eletricidade
Código
qq183763
Banca
FUNDEP (Gestão de Concursos)
Órgão
IFN-MG
Ano
2016
Nível
Médio
Cargo
Técnico em Eletrotécnica

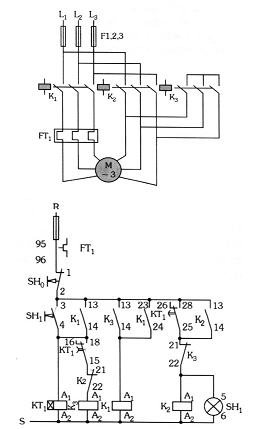

Analise os diagramas de força e de comando a seguir.Imagem associada para resolução da questãoCom relação a esses diagramas, é correto afirmar:
  1. AA proteção desse motor contra curto-circuito se faz por meio de FT1 e KT1 , relé temporizador e relé de sobrecarga, respectivamente.
  2. BA sinalização realizada por meio da lâmpada SH₁ ocorre no momento de partida do motor, isto é, assim que a botoeira SH₁ for acionada.
  3. CTrata-se de uma chave de partida compensadora, com reversão e controle da velocidade final do motor.
  4. DTrata-se de uma chave de partida estrela-triângulo, em que o relé KT₁ controla a passagem da ligação estrela para a ligação triângulo.
Revelar gabarito e comentário

GabaritoB — A sinalização realizada por meio da lâmpada SH₁ ocorre no momento de partida do motor, isto é, assim que a botoeira SH₁ for acionada.
