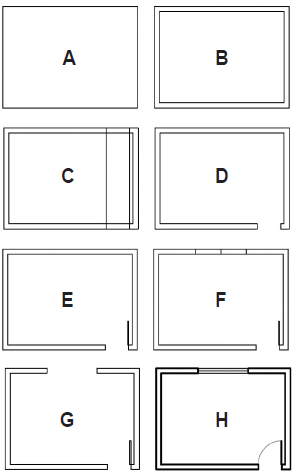

A sequência apresentada pelo desenho a seguir corresponde a uma típica representação de um ambiente através do desenho arquitetônico auxiliado pelo AutoCAD.
Dados: • A unidade considerada no desenho é o centímetro. • As espessuras das paredes são todas iguais a 15 centímetros. • A espessura da porta é de 3 centímetros e o vão da porta é de 70 centímetros. • A abertura da janela está exatamente no centro do vão, com largura igual a 150 centímetros. Com base nos dados apresentados, analise as afirmativas a seguir. Inicia-se o desenho na etapa “A” de modo a executar as quatro linhas com um só comando, simultaneamente. Para isto a ferramenta indicada é a ______. Tal opção se justifica, pois ao utilizarmos a ferramenta ______ configurando a distância para 15 cm, todas as linhas são copiadas de uma só vez, como pode ser confirmado na etapa “B”. Vale ressaltar que antes de passar à etapa “C”, é necessário utilizar o comando ______, que irá separar as linhas. Para criar o vão da porta na etapa “C”, utiliza-se novamente o comando ______ para duplicar linhas e posteriormente o comando ______, que permite cortar tanto as linhas “duplicadas” quanto as linhas dos retângulos explodidos inicialmente. Na etapa “F”, utilizam-se duas ferramentas: a “line” para realizar a linha no centro do vão e a ______, com o auxílio do ______ (ativo) para que se possa utilizar exatamente o ponto médio do vão como referência. A segunda ferramenta deve ter sua distância configurada para _____. Na etapa “G”, apaga-se a linha central e, em seguida, utiliza-se o comando ______ para eliminar as linhas horizontais no meio do vão. Considerando essas informações, assinale a alternativa que completa, respectivamente, as lacunas das afirmativas anteriores.
Dados: • A unidade considerada no desenho é o centímetro. • As espessuras das paredes são todas iguais a 15 centímetros. • A espessura da porta é de 3 centímetros e o vão da porta é de 70 centímetros. • A abertura da janela está exatamente no centro do vão, com largura igual a 150 centímetros. Com base nos dados apresentados, analise as afirmativas a seguir. Inicia-se o desenho na etapa “A” de modo a executar as quatro linhas com um só comando, simultaneamente. Para isto a ferramenta indicada é a ______. Tal opção se justifica, pois ao utilizarmos a ferramenta ______ configurando a distância para 15 cm, todas as linhas são copiadas de uma só vez, como pode ser confirmado na etapa “B”. Vale ressaltar que antes de passar à etapa “C”, é necessário utilizar o comando ______, que irá separar as linhas. Para criar o vão da porta na etapa “C”, utiliza-se novamente o comando ______ para duplicar linhas e posteriormente o comando ______, que permite cortar tanto as linhas “duplicadas” quanto as linhas dos retângulos explodidos inicialmente. Na etapa “F”, utilizam-se duas ferramentas: a “line” para realizar a linha no centro do vão e a ______, com o auxílio do ______ (ativo) para que se possa utilizar exatamente o ponto médio do vão como referência. A segunda ferramenta deve ter sua distância configurada para _____. Na etapa “G”, apaga-se a linha central e, em seguida, utiliza-se o comando ______ para eliminar as linhas horizontais no meio do vão. Considerando essas informações, assinale a alternativa que completa, respectivamente, as lacunas das afirmativas anteriores.- Arectangle / offset / explode / offset / trim / offset / osnap / 75 / trim
- Bpolyline / copy / ungroup / polyline / trim / copy / osnap / 75 / trim
- Crectangle / offset / ungroup / offset / erase / offset / ortho / 150 / erase
- Dpolyline / copy / explode / polyline / trim / copy / ortho / 150 / trim
