Questão de Arquitetura — Arquitetura Digital — FUNDEP (Gestão de Concursos) 2016
ArquiteturaArquitetura Digital
- Código
- qq184182
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- Prefeitura de Ibirité - MG
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico de Desenho CAD

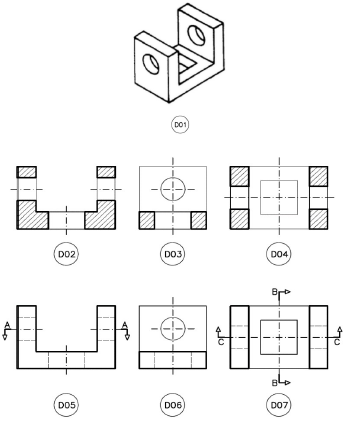

Considere as seguintes informações.O “método europeu” é um sistema de representação de projeções ortogonais no 1º diedro que permite o desenho de vistas ortográficas. Em desenho técnico, essas projeções também são utilizadas como bases para a representação de seções (cortes) e estas podem auxiliar ainda mais a compreensão daquilo que está sendo representado.
Com base nessas informações, analise as afirmativas a seguir. I. O desenho indicado por “D07” é a representação da vista superior na qual aparece indicada a seção CC. Essa seção, por sua vez, está representada pelo desenho denominado “D04”. II. A perspectiva é uma representação mais próxima daquilo que a visão humana consegue captar se comparada ao desenho das projeções ortogonais. Por isto, o desenho “D01” é geralmente mais compreensível para a maioria das pessoas leigas. III. Pode-se legendar os desenhos “D02”, “D03” e “D04”, respectivamente, como seção CC, seção BB e seção AA. De forma semelhante, podese indicar o desenho “D05” como sendo a vista frontal e o “D06”, como vista lateral. IV. No desenho, as linhas tracejadas finas indicam as arestas não visíveis e as linhas traço-ponto indicam os eixos das aberturas. As configurações dessas linhas são acessadas no AutoCAD pelo comando “linetype”. Estão corretas as afirmativas:
Com base nessas informações, analise as afirmativas a seguir. I. O desenho indicado por “D07” é a representação da vista superior na qual aparece indicada a seção CC. Essa seção, por sua vez, está representada pelo desenho denominado “D04”. II. A perspectiva é uma representação mais próxima daquilo que a visão humana consegue captar se comparada ao desenho das projeções ortogonais. Por isto, o desenho “D01” é geralmente mais compreensível para a maioria das pessoas leigas. III. Pode-se legendar os desenhos “D02”, “D03” e “D04”, respectivamente, como seção CC, seção BB e seção AA. De forma semelhante, podese indicar o desenho “D05” como sendo a vista frontal e o “D06”, como vista lateral. IV. No desenho, as linhas tracejadas finas indicam as arestas não visíveis e as linhas traço-ponto indicam os eixos das aberturas. As configurações dessas linhas são acessadas no AutoCAD pelo comando “linetype”. Estão corretas as afirmativas:- AI, II e III, apenas.
- BI, III e IV, apenas.
- CII, III e IV, apenas.
- DI, II e IV , apenas.
