Observe os desenhos a seguir relacionados à cotagem em desenho técnico.

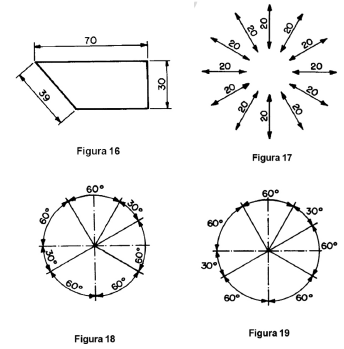

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS.NBR 10126: Cotagem em desenho técnico. Rio de Janeiro,1987.Baseando-se nessas informações, analise as afirmativas a seguir.I. As cotas devem ser localizadas paralelamente às suas linhas de cotas e preferivelmente no centro (figura 16).II. Cotas em linhas de cotas inclinadas devem ser seguidas como demonstrado na figura 17.III. Na cotagem angular, pode-se seguir uma das formas demonstradas nas figuras 18 ou 19.Considerando esses dados e os conhecimentos sobre AutoCAD e desenho técnico envolvidos, é correto afirmar:
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS.NBR 10126: Cotagem em desenho técnico. Rio de Janeiro,1987.Baseando-se nessas informações, analise as afirmativas a seguir.I. As cotas devem ser localizadas paralelamente às suas linhas de cotas e preferivelmente no centro (figura 16).II. Cotas em linhas de cotas inclinadas devem ser seguidas como demonstrado na figura 17.III. Na cotagem angular, pode-se seguir uma das formas demonstradas nas figuras 18 ou 19.Considerando esses dados e os conhecimentos sobre AutoCAD e desenho técnico envolvidos, é correto afirmar:- AA recomendação expressa na afirmativa “II” está totalmente em desacordo com a recomendação da afirmativa “I”, sendo que uma pode ser considerada a exceção da outra.
- BA figura 16 apresenta a aplicação de dois dimensionamentos lineares e uma inclinada (aligned) e essas aplicações se mostram concordantes ao exemplo apresentado na figura 17.
- COs dois padrões de cotas angulares indicados nas figuras 18 e 19, muito embora ambos sejam aceitos pela NBR 10126, não podem ser configurados na janela “Dimension Style” do AutoCAD.
- DAinda que configurado adequadamente o estilo de cota no AutoCAD, o posicionamento do texto da cota em relação às linhas de cota terá que ser realizado manualmente.
