Questão de Arquitetura — Arquitetura Digital — FUNDEP (Gestão de Concursos) 2016
ArquiteturaArquitetura Digital
- Código
- qq184184
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- Prefeitura de Ibirité - MG
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico de Desenho CAD

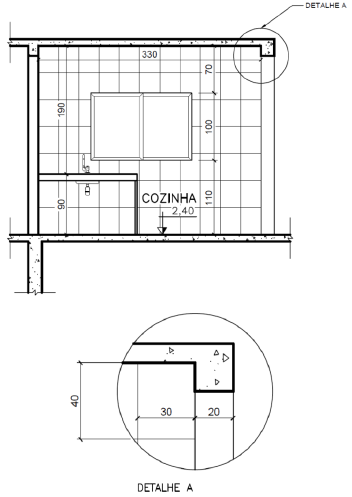

Observe estes desenhos.
Baseando-se nos desenhos apresentados, analise as afirmativas a seguir.I. Analisando as cotas indicadas nos dois desenhos e de acordo com os conhecimentos de desenho arquitetônico envolvidos, pode-se concluir que a unidade escolhida para o dimensionamento está entre as mais utilizadas: o centímetro.II. Pela representação técnica das hachuras no desenho principal e no desenho em detalhe, pode-se deduzir que o material de construção representado na laje de piso e na laje de teto da cozinha trata-se de tijolos cerâmicos.III. A forma para se conseguir aplicar no AutoCAD uma hachura que represente de forma exata as medidas do revestimento na parede da cozinha é utilizar o comando “hatch” do tipo “pattern”, utilizando como origem a que é padrão do software.IV. A partir da observação dos elementos de desenho e símbolos utilizados tanto no desenho principal quanto no desenho em detalhe, pode-se afirmar que indicam representações de um desenho arquitetônico em corte.Após análise, pode-se concluir que estão corretas as afirmativas:
Baseando-se nos desenhos apresentados, analise as afirmativas a seguir.I. Analisando as cotas indicadas nos dois desenhos e de acordo com os conhecimentos de desenho arquitetônico envolvidos, pode-se concluir que a unidade escolhida para o dimensionamento está entre as mais utilizadas: o centímetro.II. Pela representação técnica das hachuras no desenho principal e no desenho em detalhe, pode-se deduzir que o material de construção representado na laje de piso e na laje de teto da cozinha trata-se de tijolos cerâmicos.III. A forma para se conseguir aplicar no AutoCAD uma hachura que represente de forma exata as medidas do revestimento na parede da cozinha é utilizar o comando “hatch” do tipo “pattern”, utilizando como origem a que é padrão do software.IV. A partir da observação dos elementos de desenho e símbolos utilizados tanto no desenho principal quanto no desenho em detalhe, pode-se afirmar que indicam representações de um desenho arquitetônico em corte.Após análise, pode-se concluir que estão corretas as afirmativas:- AI e II, apenas.
- BI e IV, apenas
- CII e III, apenas.
- DII e IV, apenas.
