Questão de Engenharia Civil — Topografia — FUNDEP (Gestão de Concursos) 2016

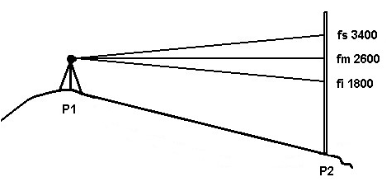

A ilustração a seguir, sem escala, apresenta uma medição estadimétrica do ponto P2, a partir do ponto P1. Os valores fs, fm e fi representam as leituras, em milímetros, dos fios estadimétricos do instrumento sobre a mira vertical graduada. A visada é feita com o eixo da luneta do aparelho topográfico coincidente com o plano horizontal, e a constante estadimétrica instrumental tem valor 100.Nessas condições, é correto afirmar que:

1. Aa declividade do terreno entre P1 e P2 é 10%.
2. Ba diferença de alturas entre P1 e P2 é 260 centímetros.
3. Ca distância plana horizontal que separa P1 de P2 é 160 metros.
4. Dé indispensável a altura da luneta do instrumento para determinar qualquer medição.
