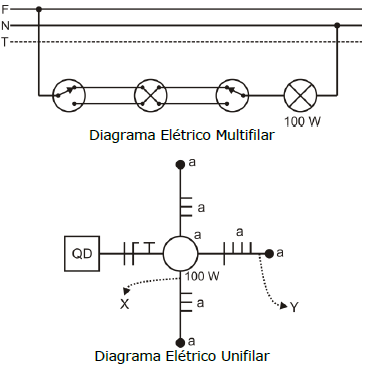

A figura acima ilustra um diagrama elétrico multifilar de uma instalação constituída de três interruptores que acionam uma lâmpada e seu respectivo diagrama elétrico unifilar, o qual precisa de correções. A respeito das correções necessárias para a correta representação do circuito, assinale a alternativa correta.- ANo eletroduto X deveriam existir uma fase, um neutro e um retorno, enquanto que no eletroduto Y deveriam existir 4 retornos.
- BNo eletroduto X deveriam existir uma fase e dois retornos, enquanto que no eletroduto Y deveriam existir 4 retornos.
- CNo eletroduto X deveriam existir uma fase e dois retornos, enquanto que no eletroduto Y deveriam existir uma fase, um neutro e dois retornos.
- DNo eletroduto X deveriam existir uma fase, um neutro e um retorno, enquanto que no eletroduto Y deveriam existir uma fase, um neutro e dois retornos.
- EA representação do X está correta, enquanto que no eletroduto Y deveriam existir uma fase, um neutro e dois retornos.
