Questão de Engenharia Mecânica — Sistemas Termomecânicos — IADES 2016
Engenharia MecânicaSistemas Termomecânicos
- Código
- qq191935
- Banca
- IADES
- Órgão
- PC-DF
- Ano
- 2016
- Nível
- Superior
- Cargo
- Perito Criminal - Engenharia

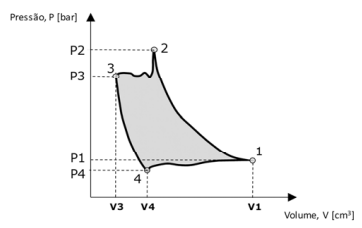

Essa figura corresponde ao diagrama pressão x volume de um compressor alternativo a pistão. Tal diagrama representa as variações reais de pressão x volume, sofridas pelo gás no interior do cilindro durante a respectiva compressão. Com base na análise desse diagrama, é correto afirmar que- Ao processo 1→2 descreve a compressão isentrópica do gás no interior do cilindro.
- Bo processo 3→1 representa o processo de aspiração do gás pelo compressor.
- CP2-P3 representa a perda de pressão sofrida pelo gás na respectiva passagem pela válvula de admissão do compressor.
- Da razão V3/(V1-V3) afeta a eficiência volumétrica do compressor.
- Ea área hachurada, na figura, representa o trabalho de compressão consumido pelas válvulas de expansão e descarga.
