Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — IADES 2016

Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
Código
qq191961
Banca
IADES
Órgão
PC-DF
Ano
2016
Nível
Superior
Cargo
Perito Criminal - Engenharia

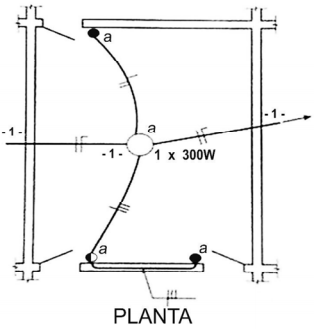

Imagem associada para resolução da questãoO diagrama unifilar apresentado indica o circuito de ligação de uma lâmpada com
  1. Atrês interruptores simples.
  2. Btrês interruptores intermediários.
  3. Cdois interruptores intermediários e um paralelo.
  4. Ddois interruptores paralelos e um intermediário.
  5. Eum interruptor simples e dois paralelos.
Revelar gabarito e comentário

GabaritoD — dois interruptores paralelos e um intermediário.
